特点和优势
- 用户可自定义的 Modbus TCP Slave 地址
- 支持 EtherNet/IP 协议 须在官网下载相应的 EDS 文件
- 提供支持 IIoT 应用的 RESTful API
- 内建 2 个以太网端口，可组建菊花链拓扑
- 点对点通信，节省时间和布线成本
- 与 MX-AOPC UA 服务器进行主动通信
- 支持 SNMP v1/v2c
- ioSearch 管理工具，轻松实现大规模部署和配置
- Web 浏览器提供简易设置
- 支持 Windows 或 Linux 的 MXIO 库，可通过 C/CT+/VB 快速集成

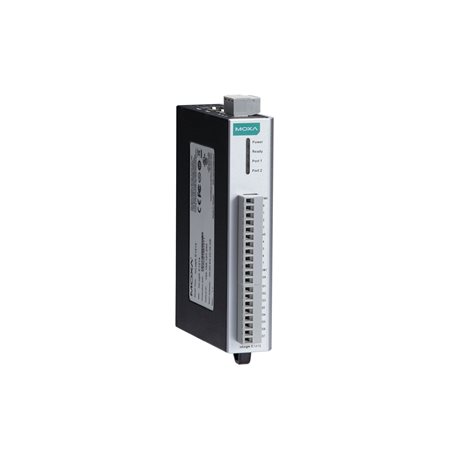

介绍
ioLogik E1200 系列支持最常用的 I/O 数据采集协议，可匹配各种应用。 大部分 IT 工程师使用 SNMP 或 RESTful API 协议，但 OT 工程师却更熟悉 Modbus 和 EtherNet/IP 等 OT 协议。Moxa 的智能 I/O 让 IT 和 OT 工程师可以轻松采集同一台 I/O 设备的数据。ioLogik E1200 系列支持六种不同通信协议，包括适用于 OT 工程师的 Modbus TCP、EtherNet/IP 和 Moxa AOPC，以及 IT 工程师的 SNMP、RESTful API 和 Moxa MXIO 函数库。ioLogik E1200 在采集 I/O 数据的同时，也可将数据转换为以上协议中的任何一种，让用户轻松地连接应用。
模拟量输入通道
ioLogik E1240 型号：8
ioLogik E1242 型号：4模拟量输出通道
ioLogik E1241 型号：4
DIO 复用通道（硬跳线）
ioLogik E1212 型号：8
ioLogik E1213/E1242 型号：4数字输入通道
ioLogik E1210 型号：16
ioLogik E1212/E1213 型号：8
ioLogik E1214 型号：6
ioLogik E1242 型号：4数字输出通道
ioLogik E1211 型号：16
ioLogik E1213 型号：4隔离保护
3k VDC 或 2k Vrms
继电器通道
ioLogik E1214 型号：6
RTD 通道
ioLogik E1260 型号：6
热电偶通道
ioLogik E1262 型号：8
按钮
复位按钮
接头
螺丝紧固 Euroblock 端子
计数器频率
250 Hz
数字滤波间隔
软件可配置
干接点
开：GND 短路
关：断路I/O 模式
DI 或事件计数器
点/COM
ioLogik E1210/E1212 型号：8 个通道
ioLogik E1213 型号：12 个通道
ioLogik E1214 型号：6 个通道
ioLogik E1242 型号：4 个通道传感器类型
干接点
湿接点（NPN 或 PNP）湿接点 (DI ~ COM)
开：10 至 30 VDC
关：0 至 3 VDC
接头
螺丝紧固 Euroblock 端子
额定电流
ioLogik E1211/E1212/E1242 型号：200 mA/通道
ioLogik E1213 型号：500 mA/通道I/O 模式
DO 或脉冲输出
I/O 类型
ioLogik E1211/E1212/E1242 型号：Sink
ioLogik E1213 型号：Source过高电流保护
ioLogik E1211/E1212/E1242 型号：2.6 A/通道 @ 25°C
ioLogik E1213 型号：1.5 A/通道 @ 25°C过热关闭
175°C（典型值），150°C（最小）
过压保护
35 VDC
脉冲输出频率
500 Hz（最大）
击穿电压
500 VAC
接头
螺丝紧固 Euroblock 端子
触点额定电流
纯电阻性负载：5 A @ 30 VDC，250 VAC，110 VAC
触点阻抗
100 mΩ（最大）
电气寿命
100,000 次操作 @ 5 A 纯电阻性负载
初始绝缘电阻
1,000 MΩ（最小）@ 500 VDC
机械寿命
5,000,000 次操作
脉冲输出频率
0.3 Hz（额定负载时的最大值）
类型
A 型 (N.O.)电源继电器
注意
环境湿度必须是非冷凝的，并保持在 5% 至 95% 之间。在低于 0°C 的高冷凝环境中运行时，继电器可能会发生故障。
精度
ioLogik E1240/E1242：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
ioLogik E1240-T/E1242-T：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
±0.5% FSR @ -40 至 75°C电流输入内置电阻
120 Ω
接头
螺丝紧固 Euroblock 端子
I/O 模式
电压/电流
I/O 类型
差分
输入阻抗
10 MΩ（最小）
输入范围
0 至 10 VDC
0 至 20 mA
4 至 20 mA
4 至 20 mA（带熔断检测）分辨率
16 bit
采样率
所有通道：采样 12 个/秒
每个通道：采样 1.5 个/秒
精度
ioLogik E1241：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
ioLogik E1241-T：
±0.1% FSR @ 25°C
±0.3% FSR @ -40 至 75°C接头
螺丝紧固 Euroblock 端子
电压输出短路保护
10 mA
内部电阻
400 Ω
注意：加载超过 1000 Ω 时需要 24 V 外部电源输出范围
0 至 10 VDC
4 至 20 mA分辨率
12-bit
精度
ioLogik E1260：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
ioLogik E1260-T：
±0.1% FSR @ 25°C
±0.3% FSR @ -40 至 75°C接头
螺丝紧固 Euroblock 端子
输入连接
2 或 3 线
输入阻抗
625 kΩ（最小）
传感器类型
PT1000（-200 至 350°C）
PT50、PT100、PT200、PT500（-200 至 850°C）阻抗类型
310、620、1250 和 2200 Ω
分辨率
0.1°C 或 0.1 Ω
采样率
所有通道：采样 12 个/秒
每个通道：采样 2 个/秒
毫伏精确度
ioLogik E1262：
±0.1% FSR @ 25°C
±0.3% FSR @ -10 至 60°C
ioLogik E1262-T：
±0.1% FSR @ 25°C
±0.3% FSR @ -40 至 75°C接头
螺丝紧固 Euroblock 端子
TC 精确度
类型 J、T、E、S、B：±5°C
类型 K、R、N：±8°CCJC 精确度
±0.5°C @ 25°C
±1.5°C @ -40 至 75°C输入阻抗
10 MΩ（最小）
毫伏类型
±19.532 mV
±39.062 mV
±78.126 mV
故障和过压保护：-35 至 +35 VDC（断电）；-25 至 +30 VDC（通电）分辨率
16 bit
采样率
所有通道：采样 12 个/秒
每个通道：采样 1.5 个/秒传感器类型
J、K、T、E、R、S、B、N
10/100BaseT(X) 端口（RJ45 接头）
2、1 个 MAC 地址（以太网旁路）
电磁隔离保护
1.5 kV（内置）
配置选项
Web Console (HTTP)、Windows 管理工具 (ioSearch)
工业协议
EtherNet/IP Adapter (Slave)、Modbus TCP Server (Slave)、Moxa AOPC（主动标签）、MXIO 库
管理
BOOTP、RESTful API、DHCP Client、HTTP、IPv4、TCP/IP、UDP、SNMPv1 Trap、SNMPv1/v2c
MIB
设备设置 MIB
安全
访问控制列表
电源接头
螺丝紧固 Euroblock 端子
电源输入数量
1
输入电压
12 至 36 VDC
电源功耗
ioLogik E1210 系列：110 mA @ 24 VDC
ioLogik E1211 系列：200 mA @ 24 VDC
ioLogik E1212 系列：155 mA @ 24 VDC
ioLogik E1213 系列：130 mA @ 24 VDC
ioLogik E1214 系列：188 mA @ 24 VDC
ioLogik E1240 系列：121 mA @ 24 VDC
ioLogik E1241 系列：194 mA @ 24 VDC
ioLogik E1242 系列：139 mA @ 24 VDC
ioLogik E1260 系列：110 mA @ 24 VDC
ioLogik E1262 系列：118 mA @ 24 VDC
外壳
塑料
尺寸
27.8 x 124 x 84 mm（1.09 x 4.88 x 3.31 英寸）
重量
200 g (0.44 lb)
安装
导轨式安装、壁挂式安装
接线
I/O 线缆，16 至 26 AWG
电源线缆，12 至 24 AWG
工作温度
标准型号：-10 至 60°C（14 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24、EN 61000-6-2/-6-4
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF危险环境
ATEX、Class I Division 2 ATEX 和 Class I Division 2 目前不适用于 ioLogik E1213/E1213-T 型号。
安全
UL 508
冲击
IEC 60068-2-27
自由落体
IEC 60068-2-32
振动
IEC 60068-2-6
时间
ioLogik E1210 系列：671,345 小时
ioLogik E1211 系列：923,027 小时
ioLogik E1212 系列：561,930 小时
ioLogik E1213 系列：715,256 小时
ioLogik E1214 系列：808,744 小时
ioLogik E1240 系列：474,053 小时
ioLogik E1241 系列：888,656 小时
ioLogik E1242 系列：502,210 小时
ioLogik E1260 系列：660,260 小时
ioLogik E1262 系列：631,418 小时标准
Telcordia SR332
保修期限
ioLogik E1214：2 年 由于功率继电器的使用寿命有限，使用该组件的产品享受 2 年保修。
ioLogik E1210/E1211/E1212/E1213/E1240/E1241/E1242/E1260/E1262：5 年
