特点和优势
- 3 个千兆以太网端口，用于冗余环网或上行链路
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 ms RSTP/STP/MSTP 网络冗余
- RADIUS、TACACS+、SNMPv3、IEEE 802.1X、HTTPS、SSH 和 Sticky MAC 地址，用于增强网络安全
- 基于 IEC 62443 的安全功能
- 支持 EtherNet/IP、Modbus TCP 和 PROFINET 协议的设备管理和监控
- MXstudio 轻松实现可视化工业网络管理
- V-ON™ 支持毫秒级组播数据和视频网络恢复
介绍

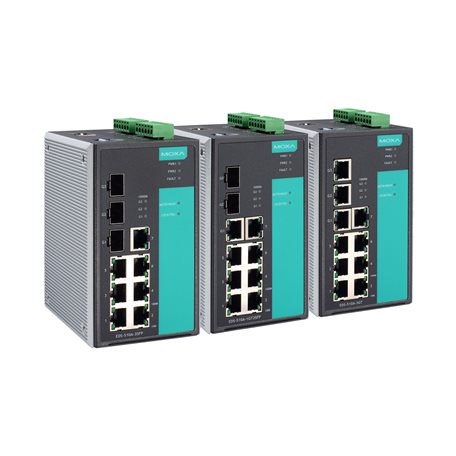

EDS-510E 千兆网管型工业以太网交换机专为严苛的关键任务应用而设计，例如：工厂自动化、ITS 和过程控制。3 个千兆以太网端口提供更灵活的解决方案来构建 Turbo Ring 千兆冗余网络和千兆以太网上行链路。这款交换机配备 USB 接口，支持交换机配置、系统文件备份和固件升级，使管理更简单。
其他特点和优势
命令行界面 (CLI)，可快速配置主要管理功能
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议的设备管理和监控
IGMP snooping 和 GMRP，用于过滤组播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
通过 web 浏览器、Telnet/USB console、CLI、MXconfig 和 ABC-02-USB 自动备份配置器进行配置
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性
端口聚合，可优化网络带宽
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理，可预防出现不稳定的网络状态
基于 MAC 地址的端口锁定功能，防止未经授权的访问
通过电子邮件和继电器输出自动发出异常警告
10/100BaseT(X) 端口（RJ45 接头）
7
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）
3
10/100/1000BaseT(X) 端口（RJ45 接头）
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接标准
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
IEEE 802.3x，用于流量控制
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1X，用于授权认证
IEEE 802.3ad，用于 LACP 端口聚合
过滤
802.1Q VLAN、基于端口的 VLAN、GVRP、IGMP v1/v2/v3、GMRP
工业协议
EtherNet/IP、Modbus TCP、PROFINET IO Device (Slave)
管理
LLDP、Back Pressure Flow Control（背压流量控制）、BOOTP、Port Mirror（端口镜像）、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、IPv4/IPv6、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB
Ethernet-like MIB、MIB-II、Bridge MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB
冗余协议
链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
安全
广播风暴保护、HTTPS/SSL、TACACS+、SNMPv3、Sticky MAC、NTP 授权认证、端口锁定、RADIUS、SSH、采用 TLS 的 SMTP
对时服务
NTP Server/Client、SNTP
IGMP 分组
2048
MAC 地址表大小
8 K
最大 VLAN 数量
64
数据包缓冲区大小
1 Mb
优先级队列
4
VLAN ID 范围
VID 1 至 4094
Console 端口
USB 串口 console（Type B 接头）
连接
2 个可拆卸 4 触点接线端子
输入电流
0.58 A @ 24 VDC
输入电压
12/24/48/-48 VDC，冗余双电源输入
工作电压
9.6 至 60 VDC
过载电流保护
支持
反接保护
支持
外壳
金属
IP 等级
IP30
尺寸
79.2 x 135 x 116 mm（3.12 x 5.31 x 4.57 英寸）
重量
1690 g (3.73 lb)
安装
导轨式安装，壁挂式安装（带可选套件）
工作温度
EDS-510E-3GTXSFP：-10 至 60°C（14 至 140°F）
EDS-510E-3GTXSFP-T：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
UL 508
EMC
EN 61000-6-2/-6-4
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF危险环境
ATEX，Class I Division 2
海事
DNV-GL、LR、ABS、NK
变电站
IEC 61850-3，IEEE 1613
轨道交通
EN 50121-4
交通控制
NEMA TS2
冲击
IEC 60068-2-27
自由落体
IEC 60068-2-32
振动
IEC 60068-2-6
时间
725,532 小时
标准
Telcordia (Bellcore)，GB
保修期限
5 年
