特点和优势
- 紧凑型设计，易于安装
- 接口模式：TCP server、TCP client、UDP
- 简单易用 Windows 管理工具，可配置多台设备联网服务器
- 专利技术 ADDC®（数据流向自动控制），适用于 2 线和 4 线 RS-485
- 支持 SNMP MIB-II 网络管理协议
介绍
介绍

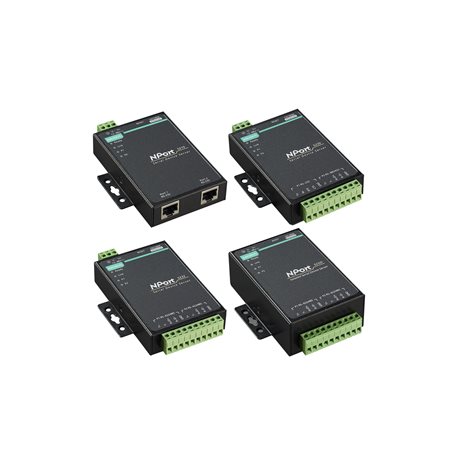

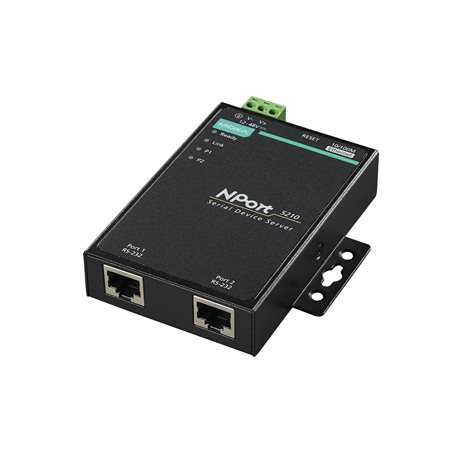

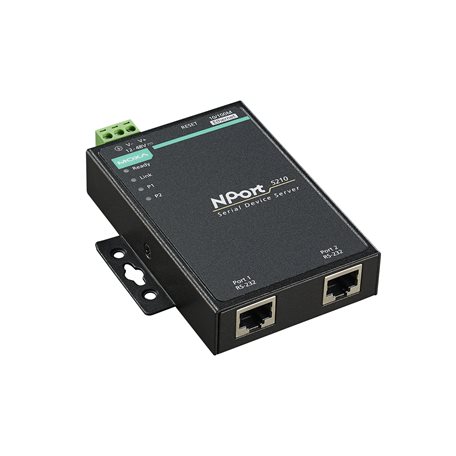

NPort 5200 串口设备联网服务器助力串口设备轻松接入网络。 NPort 5200 串口设备联网服务器设计紧凑，是将 PLC、仪表和传感器等 RS-232 (NPort 5210/5230/5210-T/5230-T) 或 RS-422/485 (NPort 5230/5232/5232I/5230-T/5232-T/5232I-T) 串口设备连接至基于 IP 的以太网局域网的理想选择，您的软件可从任何地点通过本地局域网或互联网直接访问串口设备。NPort 5200 系列配置多种实用功能，包括支持标准 TCP/IP 协议和多种操作模式、使用 Real COM/TTY 驱动程序管理现有软件，以及通过 TCP/IP 或传统 COM/TTY 端口远程控制串口设备。
标准 TCP/IP 协议和操作模式
NPort 5200 设备联网服务器支持 TCP Server、TCP Client 或 UDP 操作模式，以确保与标准网络（例如：Winsock 或 BSD 套接字）的 API 软件兼容。
Real COM/TTY 驱动程序支持现有软件
每台 NPort 提供的 Real COM/TTY 驱动程序，可立即将基于 COM/TTY 端口的通信软件无缝集成至 TCP/IP 网络中。这个绝佳方法让您保留原有软件，并充分享受联网串口设备带来的优势。
通过 TCP/IP 或传统 COM/TTY 端口，远程控制串口设备
通过指定 NPort 5200 的 IP 地址和端口号，网络 API 接口可从任何支持 TCP/IP 通信协议的主机通过网络访问连接的串口设备。基于 COM 或 TTY 的 Windows 或 Linux 传统软件通过 Moxa 的 COM/TTY 驱动程序，即可在网络中实现无缝操作。
10/100BaseT(X) 端口（RJ45 接头）
1
电磁隔离保护
1.5 kV（内置）
配置选项
Windows 管理工具、Telnet Console、Web Console (HTTP)、串口 Console
管理
DHCP Client、IPv4、SNTP、SMTP、SNMPv1、DNS、HTTP、ARP、BOOTP、UDP、TCP/IP、Telnet、ICMP
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Linux Real TTY 驱动程序
内核版本： 2.4.x、2.6.x、3.x、4.x 和 5.x
Android API
Android 3.1.x 及更高版本
MIB
RFC1213、RFC1317
接头
NPort 5210 系列：8-pin RJ45
NPort 5230/5232 系列：接线端子端口数量
2
串口标准
NPort 5210 系列：RS-232
NPort 5230 系列：RS-232/422/485 >NPort 5230 系列一个端口支持 Rs-232，另一个端口支持 RS-422/485。
NPort 5232 系列：RS-422/485操作模式
禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、TCP Client、TCP server、UDP
波特率
支持标准波特率（单位 = bps）：110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230400
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
RTS/CTS（仅限 RS-232）、DTR/DSR（仅限 RS-232）、XON/XOFF
RS-485 上拉电阻/下拉电阻
NPort 5210/5232I 系列：无
NPort 5230 系列：150 kΩ
NPort 5232 系列：1 kΩRS-485 数据流向控制
ADDC?（数据流向自动控制）
隔离保护
NPort 5232I 系列：2 kV
RS-232
NPort 5210 系列：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
NPort 5230 系列：TxD、RxD、RTS、CTS、GNDRS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
自动重启触发器
内置 WDT（看门狗定时器）
报警工具
内置蜂鸣器和 RTC（实时时钟）
输入电流
NPort 5210/5230 系列：325 mA @ 12 VDC
NPort 5232/5232I 系列：280 mA @ 12 VDC, 365 mA @ 12 VDC输入电压
12 至 48 VDC
电源输入数量
1
电源接头
1 个可拆卸 3 触点接线端子
外壳
金属
尺寸（有挂耳）
NPort 5210/5230 系列、NPort 5232/5232-T：90 x 100.4 x 22 mm（3.54 x 3.95 x 0.87 英寸）
NPort 5232I/5232I-T：90 x 100.4 x 35 mm（3.54 x 3.95 x 1.37 英寸）尺寸（无挂耳）
NPort 5210/5230 系列、NPort 5232/5232-T：67 x 100.4 x 22 mm（2.64 x 3.95 x 0.87 英寸）
NPort 5232I/5232I-T：67 x 100.4 x 35 mm（2.64 x 3.95 x 1.37 英寸）重量
NPort 5210 系列：340 g (0.75 lb)
NPort 5230 系列、NPort 5232/5232-T：360 g (0.79 lb)
NPort 5232I/5232I-T：380 g (0.84 lb)安装
台式、导轨式安装（带可选套件）、壁挂式安装
工作温度
标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 75°C（-40 至 167°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP安全
UL 60950-1
医疗
NPort 5210 系列：EN 60601-1-2 Class B, EN 55011
海事
NPort 5230/5232 系列：DNV
时间
NPort 5210 系列：381,342 小时
NPort 5230 系列：377,937 小时
NPort 5232 系列：309,383 小时标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
