特点和优势
- 8 个内置 PoE+ 端口，符合 IEEE 802.3af/at
- 每个 PoE+ 端口供电可达 36 W
- 3 kV LAN 浪涌保护，适用于极端户外环境
- 支持 PoE 诊断，可对受电设备进行模式分析
- 2 个千兆 Combo 端口，用于高带宽和远距离通信
- -40 至 75°C 温度下，PoE+ 满载运行功率可达 240 W
- MXstudio 轻松实现可视化的工业网络管理
- V-ON™ 支持毫秒级组播数据和视频网络恢复
介绍

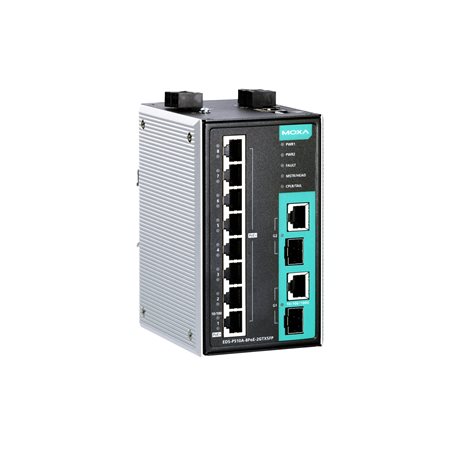

Moxa 的 EDS-P510A 系列配备 8 个 10/100BaseT(X)、802.3af (PoE) 和 802.3at (PoE+) 以太网端口，以及 2 个 Combo 千兆以太网端口。EDS-P510A-8PoE 以太网交换机在标准模式下可为每个 PoE+ 端口提供高达 30 W 的功率，并支持高达 36 W 的高功率输出，适用于重型工业 PoE 设备，如配备刮水器/加热器的防风雨 IP 监控摄像头、高性能无线接入点和 IP 电话。EDS-P510A 以太网系列功能多样，其 SFP 光纤端口可支持从设备到控制中心高达 80 km 的数据传输距离，并且提供高水平的抗电磁干扰能力。
这款以太网交换机支持各种管理功能，包括 STP/RSTP、Turbo Ring、Turbo Chain、PoE 电源管理、PoE 设备自检、PoE 电源排程、PoE 诊断、IGMP、VLAN、QoS、RMON、带宽管理和端口镜像。EDS-P510A 系列专为严苛的户外应用而设计，可提供 3 kV 浪涌保护，提高了 PoE 系统的可靠性。
其他特点和优势
支持不同的 PoE 输出设置（36 W 高功率、强制和传统模式），最大限度地提高受电设备的兼容性
支持智能 PoE 功能（PoE 诊断、PD 故障检查、PoE 排程、PoE 事件警告），可提高 PoE 工作效率
命令行界面 (CLI)，可快速配置主要管理功能
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 msRSTP/STP 和 MSTP 网络冗余
兼容 PROFINET 协议，可实现透明数据传输
IGMP snooping 和 GMRP，用于过滤组播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性
端口聚合，可优化网络带宽
TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH，用于增强网络安全性
基于 MAC 地址的端口锁定功能，防止未经授权的访问
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理，可预防出现不稳定的网络状态
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）
2
全/半双工模式
自动 MDI/MDI-X 连接
速率自适应PoE 端口（10/100BaseT(X)，RJ45 接头）
8
全/半双工模式
自动 MDI/MDI-X 连接
速率自适应标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3af/at，用于 PoE/PoE+ 输出
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
过滤
GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN
工业协议
EtherNet/IP、Modbus TCP
管理
Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余协议
LACP、链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
安全
HTTPS/SSL、端口锁定、RADIUS、TACACS+、SSH
对时服务
NTP Server/Client，SNTP
IGMP 分组
1024
MAC 地址表大小
8 K
最大 VLAN 数量
64
数据包缓冲区大小
1 Mb
优先级队列
4
VLAN ID 范围
VID 1 至 4094
Console 端口
RS-232（TxD、RxD、GND），10-pin RJ45（19200、n、8、1）
报警功能通道
1，继电器输出：0.5 A @ 48 VDC
数字输入通道
1
数字输入
最大输入电流： 8 mA
+13 至 +30 V 表示状态 1
-30 至 +3 V 表示状态 0
输入电压
48 VDC，冗余双电源输入
工作电压
44 至 57 VDC
输入电流
5.36 A @ 48 VDC
功耗（最大）
最大 17.28 W 满载，无 PD 损耗
功率预算
总 PD 损耗最大 240 W
各 PoE 端口最大 36 W连接
2 个可拆卸 2 触点接线端子
过载电流保护
支持
反接保护
支持
外壳
金属
IP 等级
IP30
尺寸
79.2 x 135 x 105 mm（3.12 x 5.31 x 4.13 英寸）
重量
1030 g (2.28 lb)
安装
导轨式安装，壁挂式安装（带可选套件）
工作温度
EDS-P510A-8PoE-2GTXSFP：-10 至 60°C（14 至 140°F）
EDS-P510A-8PoE-2GTXSFP-T：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
UL 508
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF危险环境
Class I Division 2
轨道交通
EN 50121-4
交通控制
NEMA TS2
自由落体
IEC 60068-2-31
冲击
IEC 60068-2-27
振动
IEC 60068-2-6
时间
708,972 小时
标准
Telcordia (Bellcore)，GB
保修期限
5 年
