特点和优势
- 紧凑型交换机可支持多达 19 个光纤连接
- 模块化设计，支持 4 端口电口/光纤组合
- 可热插拔的接口模块，保障连续运行
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 千兆以太网自愈时间 < 50 ms RSTP/STP 和 MSTP 网络冗余
- TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全
- 通过 Web 浏览器、CLI、Telnet/串口 console、Windows 管理工具和 ABC-01 轻松管理网络
- MXstudio 轻松实现可视化的工业网络管理
介绍

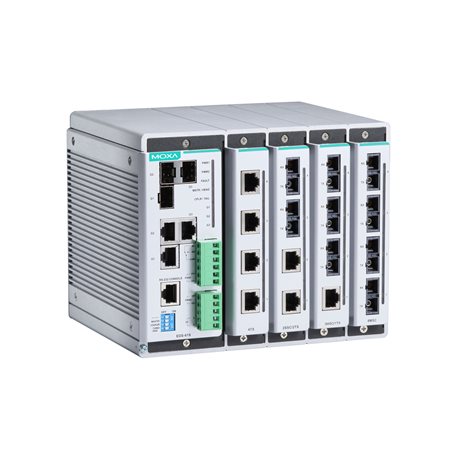

EDS-619 系列的紧凑和多功能模块化设计，可以组合不同光纤和电口模块，创建适用于任何自动化网络的交换机解决方案。EDS-619 采用模块化设计，可安装多达 3 个千兆以太网端口和 16 个百兆以太网端口，同时先进的 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms）、RSTP/STP 和 MSTP 网络冗余技术，增强了系统可靠性和骨干网络可用性。
这款产品提供 -40 至 75°C 宽温型号。EDS-619 系列支持多种可靠的智能功能，包括 IEEE 1588 PTPv2、EtherNet/IP、Modbus TCP、LLDP、DHCP Option 82、SNMP Inform、QoS、IGMP snooping、VLAN、TACACS+、IEEE 802.1X、HTTPS、SSH、SNMPv3 等，适用于任何严苛的工业环境。
其他特点和优势
命令行界面 (CLI)，可快速配置主要管理功能
SNMP Inform，提供可靠的事件管理功能
LLDP，支持自动拓扑发现
DHCP Option 82，用于不同策略分配 IP 地址
基于软件的 IEEE 1588 PTPv2（精密时间协议），支持精确的网络时间同步 基于硬件的 IEEE 1588 PTPv2 需要 CM-600-4TX-PTP 模块。
支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控
兼容 PROFINET 协议，可实现透明数据传输
支持端口镜像功能，便于在线调试
IGMP snooping 和 GMRP，用于过滤组播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
QoS（IEEE 802.1p/1Q 和 ToS/DiffServ）提高了网络稳定性
端口聚合，可优化网络带宽
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理，可预防出现不稳定的网络状态
基于 MAC 地址的端口锁定功能，防止未经授权的访问
通过电子邮件和继电器输出自动发出异常警告
模块
4 个插槽，用于 4 端口接口模块、10/100BaseT(X) 或 100BaseFX 的任意组合
标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
过滤
GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN
工业协议
EtherNet/IP、Modbus TCP
管理
Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
冗余协议
链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2
安全
广播风暴保护、HTTPS/SSL、端口锁定、RADIUS、SSH、TACACS+
对时服务
NTP Server/Client，SNTP
IGMP 分组
256
MAC 地址表大小
8 K
最大 VLAN 数量
64
数据包缓冲区大小
1 Mb
优先级队列
4
VLAN ID 范围
VID 1 至 4094
Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1
连接
1 个可拆卸 6 触点接线端子
输入电压
12/24/48 VDC，冗余双电源输入
过载电流保护
支持
反接保护
支持
IP 等级
IP30
尺寸
185 x 151 x 157.2 mm（7.28 x 5.95 x 6.19 英寸）
重量
2950 g (6.51 lb)
安装
导轨式安装，壁挂式安装（带可选套件）
工作温度
EDS-619：0 至 60°C（32 至 140°F）
EDS-619-T：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
自由落体
IEC 60068-2-32
EMC
EN 55032/24、EN 61000-6-2/-6-4
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF危险环境
ATEX，Class I Division 2
海事
ABS、DNV-GL、LR、NK
轨道交通
EN 50121-4
安全
EN 60950-1、UL 508、UL 60950-1
冲击
IEC 60068-2-27
交通控制
NEMA TS2
振动
IEC 60068-2-6
时间
475,816 小时
标准
Telcordia (Bellcore)，GB
保修期限
5 年
