特点和优势
- 配备 6 个或 12 个数字 IO 的串口设备联网服务器
- 连接串口和以太网设备至 IEEE 802.11 a/b/g/n 网络
- 通过通用 MQTT 将串口/I/O 数据连接至云
- 内置 SDK 支持 MQTT 连接至 Azure/Alibaba Cloud
- 支持 MQTT TLS 连接，以及 JSON 和 Raw 数据格式的证书
- microSD 卡，用于配置备份/复制和事件日志，以及云连接断线时的数据缓冲
- 支持重新封装串口数据大小（最大 4K），减少发送至云平台的数据包数
- 支持冗余双直流电源输入和 1 个继电器输出
- WEP、WPA 和 WPA2 提供安全数据通信
- 无线客户端功能，可实现灵活集成
- 4 kV 串口浪涌保护
介绍
介绍

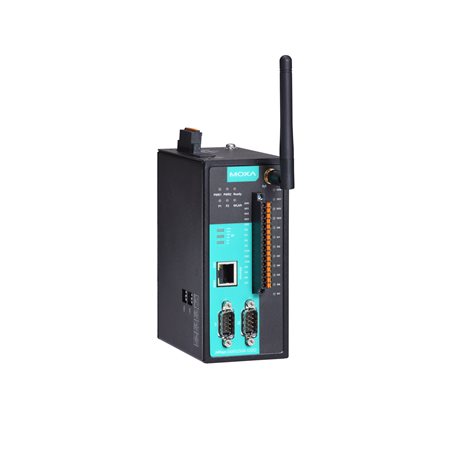

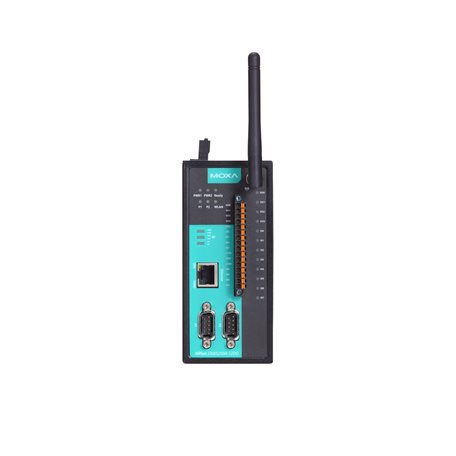

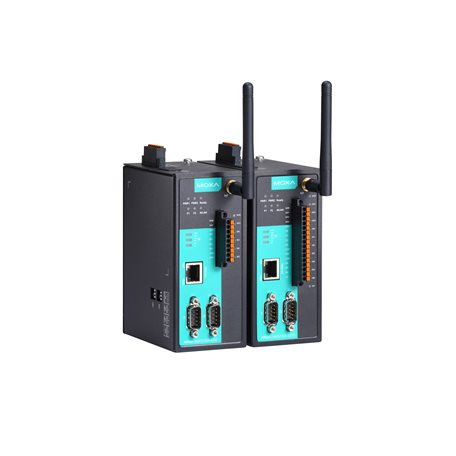

NPort IA5000A-I/O 串口设备联网服务器内置数字 I/O，在您需要将现场串口设备集成至以太网或云平台时，提供了最大的灵活性。这款设备联网服务器支持云端通信，可通过通用 MQTT 或 Azure 和阿里云等第三方云服务与 IIoT 应用进行通信。此产品融合了数字 I/O，适合各类型工业数据采集应用。设备上的 DI/O 可使用 Modbus TCP 协议通过 TCP/IP 网络进行控制，并可通过 Web 浏览器进行配置并确保其安全性。此外，此设备还可作为 Windows/Linux PC 上的 COM 端口（专利设计的 Real COM 技术），以兼容传统应用。
所有型号均采用坚固耐用的结构，支持导轨式安装，并采用冗余电源输入设计，以确保工业应用不间断运行。
无线客户端
此设备配有 1 个以太网端口，用于在串口线路、LAN 和 WAN 之间进行无缝数据传输，从而通过单一 IP 地址实现 LAN 和 WLAN 接口的桥接。
通过 MTConnect 协议监视数字输入
MTConnect 专为车间应用而设计，目的是将车间数据转换为标准格式，使任何符合 MTConnect 的软件应用程序都可以理解。当一个符合 MTConnect 要求的接口定义了数据（名称、类型、描述等）之后，便无需在每个应用中重新定义。对于不支持 MTConnect 的传统机器，常见做法是通过传感器连接和 I/O 获得机器相关数据。Moxa NPort IAW5000AI/O 的 MTConnect 功能支持设备上所有数字输入，并提供可配置的接口，用户可用于定义需要关联到的数字输入数据和相应的 MTConnect 标签。
通过 SSH/HTTPS 实现安全远程管理和配置
未经授权的访问是系统管理员最棘手的问题之一。除了 IP 过滤和密码保护之外，NPort IAW5000A-I/O 系列还支持 SSH 和 HTTPS，保护系统免受黑客攻击。若要安全地传输控制信息，只需通过支持 HTTPS 的 Web 浏览器（例如 Internet Explorer）打开 Web Console。此外，还可以使用支持 SSH 的终端仿真程序打开串口或 Telnet Console（例如 PuTTY）。
任选 50 bps 到 921.6 kbps 之间的波特率
大多数设备联网服务器仅支持固定大小的串口波特率。然而，某些应用对波特率有特殊要求，例如：要求采用 250 kbps 或 500 kbps。通过 NPort IAW5000A-I/O 系列，即可使用 50 到 921.6 kbps 之间的任何波特率。如果用户设备的波特率不属于标准波特率，可从下拉列表中选择“其他”，然后输入所需波特率。
10/100BaseT(X) 端口（RJ45 接头）
1
自动 MDI/MDI-X 连接电磁隔离保护
1.5 kV（内置）
工业协议
MQTT、MTConnect
配置选项
Web Console (HTTP/HTTPS)、Windows 管理工具、Telnet Console、串口 Console
管理
DHCP Client、DNS、HTTP、IPv4、SMTP、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、ICMP
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驱动程序
内核版本：2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API
Android 3.1.x 及更高版本
MIB
MIB-II
MQTT
模式
Alibaba IoT 平台设备、Azure IoT Hub 设备、MQTT 发布者/订阅者
支持版本
v3.1.1
QoS 级
QoS 0-2
安全传输
使用用户的根 CA、Client 证书、私钥进行 TLS（1.0、1.1、1.2）加密
MQTT 基本特性
清除会话、保持活动状态、遗嘱消息、保留消息
接头
DB9 公头
端口数量
NPort IAW5150A 系列：1
NPort IAW5250A 系列：2串口标准
RS-232、RS-422、RS-485
波特率
50 bps 至 921.6 kbps（支持非标准波特率）
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
无、RTS/CTS、XON/XOFF
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 终端电阻
120 Ω
浪涌保护
4 kV
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
WLAN 标准
802.11a/b/g/n
802.11a 接收灵敏度（在 5.680 GHz 测量）
典型值 -91 @ 6 Mbps
典型值 -74 @ 54 Mbps802.11b 接收灵敏度（在 2.437 GHz 测量）
典型值 -92 dBm @ 1 Mbps
典型值 -84 dBm @ 11 Mbps802.11g 接收灵敏度（在 2.437 GHz 测量）
典型值 -91 dBm @ 6 Mbps
典型值 -73 dBm @ 54 Mbps802.11n 接收灵敏度（2.4 GHz；在 2.437 GHz 测量）
典型值 -89 dBm @ 6.5 Mbps (20 MHz)
典型值 -71 dBm @ 72.2 Mbps (20 MHz)802.11n 接收灵敏度（5 GHz；在 5.680 GHz 测量）
典型值 -89 dBm @ 6.5 Mbps (20 MHz)
典型值 -71 dBm @ 72.2 Mbps (20 MHz)
典型值 -85 dBm @ 13.5 Mbps (40 MHz)
典型值 -67 dBm @ 150 Mbps (40 MHz)扩制调频
DSSS、OFDM
传输距离
多达 100 米（空旷地带）
传输速率
802.11a/g：54 Mbps
802.11b：11 Mbps
802.11n：6.5 至 150 Mbps802.11b 传输器功率
16±1.5 dBm @ 1 Mbps
16±1.5 dBm @ 11 Mbps802.11g 传输器功率
16±1.5 dBm @ 6 Mbps
14±1.5 dBm @ 54 Mbps802.11a 传输器功率
15±1.5 dBm @ 6 Mbps
14±1.5 dBm @ 54 Mbps802.11n 传输器功率 (2.4 GHz)
16 dBm @ 1.5 Mbps (6.5 MHz)
12 dBm @ 1.5 Mbps (72.2 MHz)802.11n 传输器功率 (5 GHz)
15 dBm @ 1.5 Mbps (6.5 MHz)
12 dBm @ 1.5 Mbps (150 MHz)无线安全
WEP 加密（64 位和 128 位）
WPA/WPA2 企业版（IEEE 802.1X/RADIUS、TKIP、AES）
WPA/WPA2 个人版WLAN 模式
Ad-hoc 模式、基础设施模式
数字输入通道
6I/O 型号： 4
12I/O 型号：8数字输出通道
6I/O 型号：2
12I/O 型号：4隔离保护
3k VDC 或 2k Vrms
报警功能通道
继电器输出：2 A @ 30 VDC
传感器类型
干接点
湿接点（NPN 或 PNP）干接点
开：GND 短路
关：断路湿接点 (DI ~ COM)
开：10 至 30 VDC
关：0 至 3 VDCI/O 模式
DI 或事件计数器
计数器频率
20 Hz
数字滤波间隔
软件可配置
I/O 模式
DO 或脉冲输出
I/O 类型
Sink
过高电流保护
2.6 A/通道 @ 25°C
过热关闭
175°C（典型值），150°C（最小）
过压保护
45 VDC
microSD 插槽
最高 32 GB（兼容 SD 2.0）
无线特性
天线接头
QMA
天线类型
全向
自动重启触发器
内置 WDT（看门狗定时器）
报警工具
内置蜂鸣器和 RTC（实时时钟）
连接
可拆卸接线端子
输入电压
12 至 48 VDC
输入电流
300 mA @ 12 VDC
外壳
金属
尺寸
59.6 x 101.7 x 134 mm（2.35 x 4 x 5.28 英寸）
重量
含包装：
NPort IAW5150A-6I/O：940 g (2.07lb)
NPort IAW5250A-6I/O：960 g (2.12lb)
NPort IAW5150A-12I/O：960 g (2.12lb)
NPort IAW5250A-12I/O：980 g (2.16lb)
产品净重：
NPort IAW5150A-6I/O：740 g (1.63lb)
NPort IAW5250A-6I/O：760 g (1.68lb)
NPort IAW5150A-12I/O：760 g (1.68lb)
NPort IAW5250A-12I/O：780 g (1.72lb)安装
壁挂式安装（带可选套件）、导轨式安装
工作温度
0 至 55°C（32 至 131°F）
存储温度（含包装）
-40 至 75°C（-40 至 167°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 61000-6-2/-6-4
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：1 kV；信号：以太网：2 kV，串口：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF射频
EN 300 328，EN 301 893
安全
EN 60950-1，UL 60950-1
时间
NPort IAW5150A-6I/O：282,087 小时
NPort IAW5150A-12I/O：277,975 小时
NPort IAW5250A-6I/O：237,037 小时
NPort IAW5250A-12I/O：234,130 小时标准
Telcordia (Bellcore) 标准 TR/SR
保修期限
5 年
