特点和优势
- 多达 48 个千兆以太网端口和 2 个万兆以太网端口
- 多达 50 个光纤连接（SFP 插槽）
- 多达 48 个 PoE+ 端口，带外部电源（采用 IM-G7000A-4PoE 模块）
- 无风扇，支持 -10 至 60°C 工作温度
- 模块化设计，提供最大灵活性和扩展性
- 可热插拔的接口和电源模块支持连续运行
- 支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
- 110/220 VAC 隔离冗余双电源输入
- MXstudio 轻松实现可视化的工业网络管理
- V-ON™ 支持毫秒级组播数据和视频网络恢复
介绍

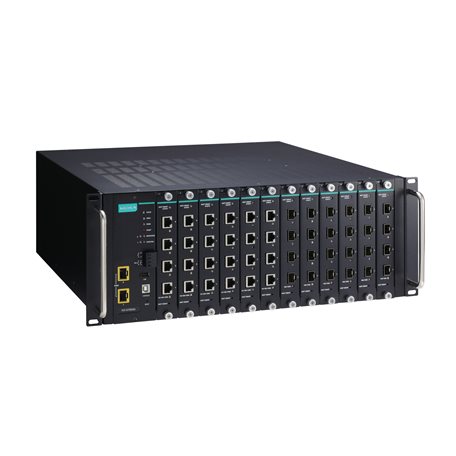

过程自动化和交通自动化应用融合了各种视频、语音和数据，需要高性能和高可靠性的网络环境。ICS-G7850A 系列全千兆骨干交换机采用模块化设计，网络规划配置更加轻松和灵活，最多可安装 48 个千兆以太网端口和 2 个万兆以太网端口。
此系列无风扇设计的交换机支持 Turbo Ring、Turbo Chain 和 RSTP/STP 网络冗余技术，以及隔离冗余电源，增强了系统可靠性和骨干网络可用性。
其他特点和优势
三层交换功能，允许数据信息进行跨网域的通信（ICS-G7800A 系列）
高级 PoE 管理功能：PoE 输出设置、PD 故障检查、PoE 排程和 PoE 诊断（采用 IM-G7000A-4PoE 模块）
命令行界面 (CLI)，可快速配置主要管理功能
支持先进 VLAN 功能的 Q-in-Q 标记
DHCP Option 82，用于不同策略分配 IP 地址
支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控
兼容 PROFINET 协议，可实现透明数据传输
DI 接口支持传感器和报警器与 IP 网络集成
冗余双交流电源输入
IGMP snooping 和 GMRP，用于过滤组播流量
IEEE 802.1Q VLAN 和 GVRP 协议，可简化网络规划
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了网络稳定性
端口聚合，可优化网络带宽
TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全
访问控制列表 (ACL) 增强了网络管理灵活性和安全性
SNMPv1/v2c/v3 支持不同级别的网络管理
RMON 支持主动、高效的网络监控
带宽管理，可预防出现不稳定的网络状态
基于 MAC 地址的端口锁定功能，防止未经授权的访问
支持端口镜像功能，便于在线调试
通过电子邮件和继电器输出自动发出异常警告
10GbE SFP+ 插槽
2
插槽组合
12 个插槽，用于 4 端口接口模块（10/100/1000BaseT(X)、PoE+ 10/100/1000BaseT(X) 或 100/1000BaseSFP 插槽） 有关千兆以太网模块产品信息，请参阅 IM-G7000A 产品资料表。
标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
IEEE 802.3af/at，用于 PoE/PoE+ 输出
IEEE 802.3ae，用于万兆以太网
管理
ARP、Back Pressure Flow Control（背压流量控制）、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、IPv4、LLDP、Port Mirror（端口镜像）、RMON、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP、SMTP、RARP、Flow control（流量控制）
过滤
802.1Q、GMRP、GVRP、IGMP v1/v2/v3、QinQ VLAN
组播路由
DVMRP、PIM-DM、PIM-SM、PIM-SSM
冗余协议
链路聚合、MSTP、RSTP、Turbo Chain、Turbo Ring v1/v2、V-ON
路由冗余
VRRP
安全
访问控制列表、广播风暴保护、HTTPS/SSL、MAB 授权认证、Sticky MAC、NTP 授权认证、端口锁定、RADIUS、SSH、TACACS+
对时服务
NTP Server/Client，SNTP
单播路由
OSPF，RIPV1/V2，静态路由
工业协议
EtherNet/IP、Modbus TCP
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
DRAM
128 MB
闪存
16 MB
IGMP 分组
4096
巨型帧大小
9.6 KB
MAC 地址表大小
16 K
最大 VLAN 数量
256
数据包缓冲区大小
12 Mb
VLAN ID 范围
VID 1 至 4094
优先级队列
8
Console 端口
USB 串口 console（Type B 接头）
存储端口
USB Type A
报警功能通道
继电器输出：2 A @ 30 VDC
数字输入
+13 至 +30 V 表示状态 1
-30 至 +1 V 表示状态 0
最大输入电流： 8 mA
输入电压
110 至 220 VAC，冗余双电源输入
工作电压
85 至 264 VAC
过载电流保护
支持
反接保护
支持
输入电流
0.94/0.55 A @ 110/220 VAC
IP 等级
IP30
尺寸
440 x 176 x 523.8 mm（17.32 x 6.93 x 20.62 英寸）
重量
12900 g (28.5 lb)
安装
机架式安装
工作温度
-10 至 60°C（14 至 140°F）
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
安全
EN 60950-1，UL 60950-1
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF轨道交通
EN 50121-4
自由落体
IEC 60068-2-32
冲击
IEC 60068-2-27
振动
IEC 60068-2-6
时间
282,329 小时
标准
Telcordia (Bellcore)，GB
保修期限
5 年
