特点和优势
- 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准，适用于变电站自动化系统
- Intel® Core™ Celeron、i3、i7 CPU 和 QM77 芯片组
- 1 个 CFast 插槽用于 OS，4 个 SATA III 提供存储拓展（支持 Intel® RST RAID 0/1/5/10）
- 6 个 USB 2.0 端口，可连接高速周边设备
- 3 个 PCIe x1 插槽和 2 个 PCI 插槽，用于扩展模块
- 1 个 PCIe x16 插槽，用于附加视频卡
- 高度可靠的设计，支持双电源输入和 PRP/HSR 技术（提供 PRP/HSR 扩展模块）
- 搭载 TPM 模块，可增强网络安全性
介绍
DA-820 搭载 Intel® Celeron™/Intel® Core™ i3、i7 CPU 和 QM77 芯片组，支持标准 x86 OS，并配备 2 个 VGA 端口，6 个 USB 端口，4 个千兆以太网端口和 2 个三合一 RS-232/422/485 串口。DA-820 配备 4 个 SATA 硬盘接口，支持 RAID 0/1/5/10 功能。DA-820 专为要求精确的时间同步并符合 IEC 61850-3 标准的变电站应用而设计。其灵活的设计，使 DA-820 适用于本地 SCADA、环境监测、视频监控、协议转换以及 PRP/HSR 冗余应用。此外，DA-820 的网络安全功能使其成为安全网络通信应用的理想解决方案。
DA-820 也支持 IEC 60255 标准，提供智能变电站继电器保护功能。IEC 60255 是测量继电器和保护设备最广泛使用的标准之一，而符合此标准意味着 DA-820 能够可靠地与智能电子设备 (IED) 无缝配合，成为稳固型变电站自动化系统的一部分。
外壳采用标准 3U 高度的 19 英寸机架式和强固型设计。强固的机架式设计提供了工业应用环境所需的高强度保护功能。
Smart Recovery（智能恢复）功能
DA-820 的 Smart Recovery 功能协助计算机轻松排除系统软件故障，大幅度缩短宕机时间。特定垂直市场的工程师可能不具备足够的计算机知识，无法了解如何解决操作系统的问题。Moxa Smart Recovery™ 是一种自动化 BIOS 级软件恢复系统，允许工程师对操作系统进行自动恢复，尽量缩短宕机时间。
主动监测功能
Moxa Proactive Monitoring 是一个小封装、不占资源空间和简单操作的实用工具，帮助用户检测不同的系统参数。用户只需单击用户界面中的参数对应图标，即可查看当下的关键参数值。用户定义的关键指标 (KPI) 用于监控计算机的关键部件。当这些关键指标超过预设值时，会触发继电器和 SNMP trap 自动发出可视和/或音频警报，操作员通过提前设置的预测性维护任务即可轻松避免宕机。
外观

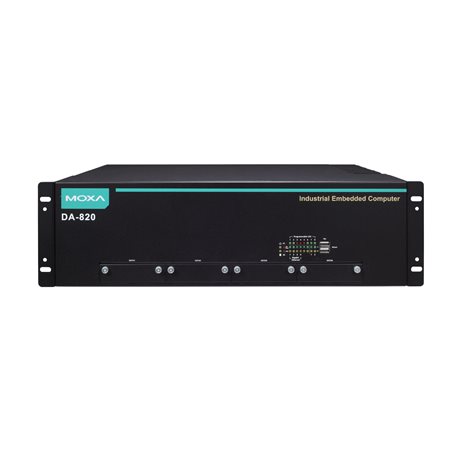

前视图

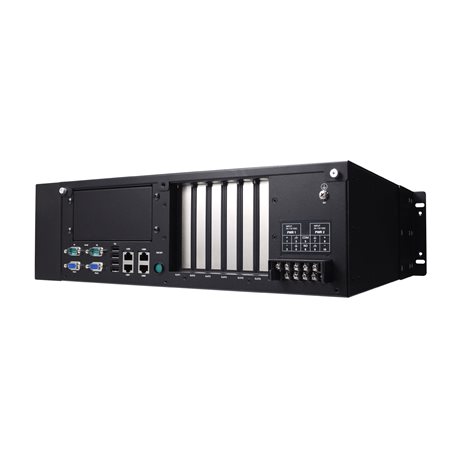

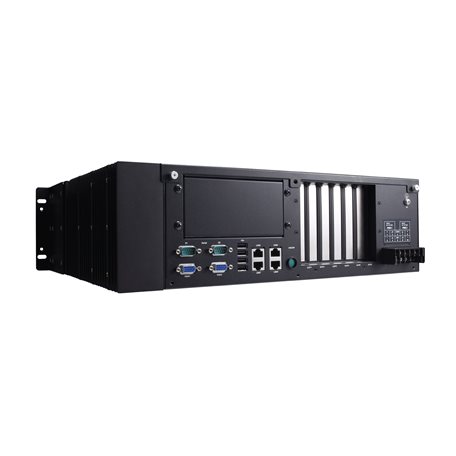

后视图
波特率
50 bps 至 115.2 kbps
接头
DB9 公头
ESD
8 kV（4 级）
隔离保护
2 kV
串口标准
RS-232/422/485
浪涌保护
2 kV
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
系统
电源 x 1
存储 x 1
可编程 x 8LAN
每个端口 8 个 (10/100/1000 Mbps)
串口
每个端口 2 个（Tx，Rx）
CPU
DA-820-C1 系列：Intel? Celeron? 处理器 1047UE（2M 缓存，1.40 GHz）
DA-820-C3 系列：Intel? Core? i3-3217UE 处理器（3M 缓存，1.6 GHz）
DA-820-C7 系列：Intel? Core? i7-3555LE 处理器（4M 缓存，高达 3.20 GHz）
DA-820-C8 系列：Intel? Core? i7-3612QE 处理器（6M 缓存，高达 3.10 GHz）系统芯片组
Mobile Intel? QM77 Express 芯片组
图形控制器
Intel? HD Graphics 4000（集成显卡）
系统内存插槽
SODIMM DDR3/DDR3L 插槽 x 2
DRAM
最大容量 16 GB（204-pin SODIMM x 2，每个支持无缓冲 ECC DDR3 内存 @ 1333 和 1600 MT/s，每个模块最大 8 GB）
支持的 OS
适用于嵌入式系统的 Windows 7 Pro
Windows Embedded Standard 7 (WS7P) 64 位
Linux Debian 7
注意：由 CTOS 提供的 OS存储卡槽
2.5 英寸 HDD/SSD 插槽 x 4
CFast 插槽 x 1
以太网端口
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 4
串口
RS-232/422/485 端口 x 2，软件可选（DB9 公头）
USB 2.0
USB 2.0 接口 x 6，type A 接头
扩展插槽
PCIe x1 插槽 x 3
PCIe x16 插槽 x 1
PCI 插槽 x 2视频输入
VGA x 2，15-pin D-sub 接头（母头）
电源键
复位按钮（前面板）
开/关（后面板）电源功耗
60 W（最大）
外壳
金属
尺寸（无挂耳）
361 x 440 x 133 mm（14.23 x 17.32 x 5.24 英寸）
重量
14,000 g (31.11 lb)
安装
19 英寸机架式安装
工作温度
标准型号：-40 至 60°C（-40 至 140°F）
宽温型号：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 61000-6-2/-6-4
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-11 DIP
IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8：20 A/m变电站
IEC 61850-3，IEEE 1613
保护继电器
IEC 60255
安全
EN 60950-1，IEC 60950-1，UL 60950-1
冲击
IEC 60068-2-27，IEC 60870-2-2，IEC 61850-3 版本 1.0
绿色产品
RoHS、CRoHS、WEEE
时间
DA-820-C1-SP-HV-T：193,537 小时
DA-820-C1-DP-HV-T：222,207 小时
DA-820-C1-SP-LV-T：283,281 小时
DA-820-C1-DP-LV-T：288,116 小时
DA-820-C3-SP-HV-T：193,537 小时
DA-820-C3-DP-HV-T：222,207 小时
DA-820-C3-SP-LV-T：283,281 小时
DA-820-C3-DP-LV-T：288,116 小时
DA-820-C7-SP-HV-T：191,570 小时
DA-820-C7-DP-HV-T：219,618 小时
DA-820-C7-SP-LV-T：240,015 小时
DA-820-C7-DP-LV-T：285,508 小时
DA-820-C8-SP-HV：172,182 小时
DA-820-C8-DP-HV：194,509 小时
DA-820-C8-SP-LV：240,015 小时
DA-820-C8-DP-LV：285,508 小时
保修期限
3 年
