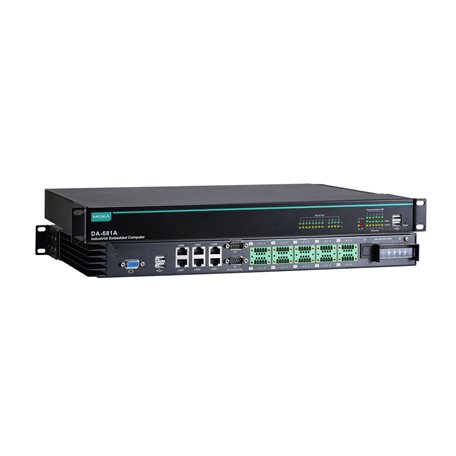

DA-681A 系列

x86 架构 1U 19 英寸机架式计算机,配备第三代 Intel® Core™ Celeron CPU、6 个千兆以太网端口、12 个带隔离的串口

特点和优势

  • 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准,适用于变电站自动化系统(仅限 DPP 和 DPP-T 型号)
  • 第三代 Intel® Core™ Celeron 1047UE 1.4 GHz CPU
  • 1 个内置 DDR3 内存插槽
  • 1 个 mSATA 用于 OS,1 个 SATA III 提供存储拓展
  • 6 个千兆以太网端口,支持网络冗余
  • 4 个 USB 2.0 端口,可连接高速周边设备
  • 2 个带隔离的 RS-232/422/485 和 10 个带隔离的 RS-485 端口
  • 嵌入式 Debian 8 Linux(由 CTOS 提供 W7E)
  • 支持 100 至 240 VAC 和 100 至 240 VDC 电源输入(提供单电源和双电源型号)
  • 支持 DPP 和 DPP-T 型号的 IRIG-B 扩展模块可选


介绍

DA-681A 系列 x86 机架式嵌入式计算机专为控制、监测、数据采集和协议转换应用而设计。DA-681A 计算机高强度和坚固的设计,适用于电力自动化、交通、石油和天然气,以及工厂自动化等的工业自动化应用。

DA-681A 搭载第三代 Intel® Core™ Celeron 1047UE 1.4 GHz CPU 和 HM65 芯片组,支持标准 x86、1 x VGA、4 x USB、6 个千兆以太网端口、2 个 RS/232/422/485 三合一串口和 10 个 RS-485(RS-422 定制)端口。DA-681A 配有 1 个 mSATA mini PCIe 插槽,并预装了 Linux;通过 CTOS(定制配置服务)流程也可支持 Windows 7 Embedded。

这款产品还配有带 2 kV 数字隔离保护的串口,以保障严苛工业环境下通信的可靠性。此外,符合最先进的 IEC 61850-3、IEEE 1613 和 IEC 60255 标准的多合一设计,以及丰富的接口,尤其适用于变电站自动化应用。

Smart Recovery(智能恢复)功能

DA-681A 的 Smart Recovery 功能协助计算机从严重系统错误中快速恢复,大幅度缩短宕机时间。特定垂直市场的工程师可能不具备足够的计算机知识,无法了解如何解决操作系统的问题。Moxa Smart Recovery™ 是一种自动化 BIOS 级软件恢复系统,允许工程师对操作系统进行自动恢复,尽量缩短宕机时间。

主动监测功能

Moxa Proactive Monitoring 是一个小封装、不占资源空间和简单操作的实用工具,帮助用户检测不同的系统参数。用户只需单击用户界面中的参数对应图标,即可查看当下的关键参数值。用户定义的关键指标 (KPI) 用于监控计算机的关键部件。当这些关键指标超过预设值时,会触发继电器和 SNMP trap 自动发出可视和/或音频警报,操作员通过提前设置的预测性维护任务即可轻松避免宕机。

外观

前视图

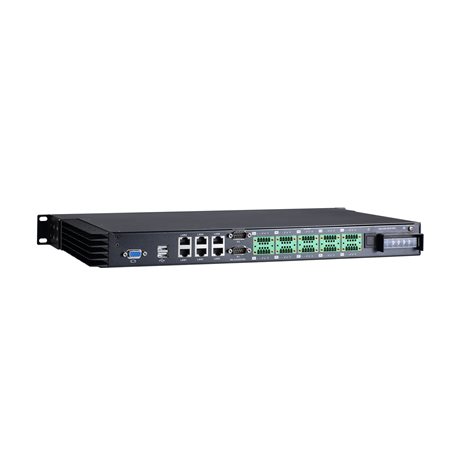

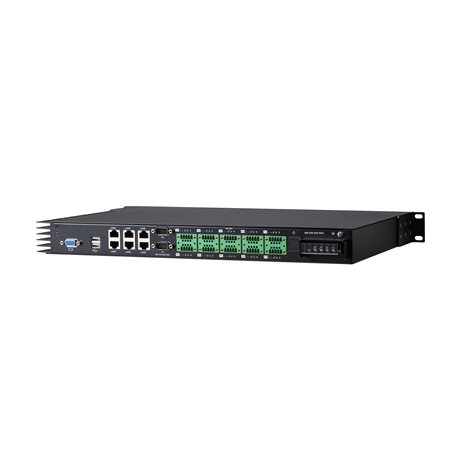

后视图


  • 波特率

    50 bps 至 115.2 kbps

  • 数据位

    5、6、7、8

  • 流量控制

    RTS/CTS、XON/XOFF

  • 隔离保护

    2 kV

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • 浪涌保护

    仅限 DA-681A-I-DPP 型号:4 kV


  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND


  • 系统

    电源 x 1
    存储 x 1
    可编程 x 6

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)


  • CPU

    Intel? Celeron? 处理器 1047UE(2M 缓存,1.40 GHz)

  • 系统芯片组

    Mobile Intel? HM65 Express 芯片组

  • 图形控制器

    Intel? HD Graphics

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 1
    mSATA x 1

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 1

  • 支持的 OS

    Linux Debian 8(Linux 内核 v4.1)
    Windows Embedded Standard 7 (WS7P) 32 位
    Windows Embedded Standard 7 (WS7P) 64 位
    注意:由 CTOS 提供的 W7E


  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 6

  • USB 2.0

    USB 2.0 接口 x 4,type A 接头

  • 串口

    RS-232/422/485 端口 x 2,软件可选(DB9 公头)
    RS-485 端口 x 10,软件可选(接线端子)

  • 视频输入

    VGA x 1,15-pin D-sub 接头母头


  • 工作电压

    100 至 240 VDC、100 至 240 VAC

  • 电源键

    开/关(后面板)
    复位按钮(前面板)

  • 电源功耗

    25 W(最大)


  • 外壳

    金属

  • 尺寸(无挂耳)

    440 x 315 x 45 mm(17.32 x 12.40 x 1.77 英寸)

  • 重量

    4,500 g (10 lb)

  • 安装

    19 英寸机架式安装


  • 工作温度

    标准型号:-25 至 55°C(-13 至 131°F)
    宽温型号:-40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)


  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-11 DIP
    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8:20 A/m

  • 变电站

    IEC 61850-3,IEEE 1613

  • 保护继电器

    IEC 60255

  • 安全

    EN 60950-1,IEC 60950-1,UL 60950-1

  • 冲击

    IEC 60068-2-27,IEC 60870-2-2,IEC 61850-3 版本 1.0


  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    SP 型号:240,784 小时
    DPP 型号:215,436 小时
