特点和优势
- Intel Core-i 系列处理器，三种性能可选
- 支持 -40 至 70°C（系统和 LTE）工作温度
- CFast 双插槽，用于存储 OS 和备份 OS
- 3 个 mini-PCIe 插槽，适用于存储和无线模块，支持 mSATA、Wi-Fi、3G、LTE、GPS 以及蓝牙
- 多种接口：4 个串口，2 个以太网端口，4 个 DI，4 个 DO，USB，HDMI，无线
- 通过 EN 61000-6-2 和 EN 61000-6-4 认证，符合重工业 EMC 标准
- 防振动水平可达 5 Grm，抗冲击水平可达 100 G/11 ms
- 开机即用的 Debian 8、Windows Embedded Standard 7 和 Windows 10 Embedded IoT Enterprise 2016 LTSB 平台
- Moxa Proactive Monitoring 可监测系统硬件状态
- Moxa Smart Recovery 支持系统启动故障恢复（仅限 W7E）
介绍
V2403 系列无风扇 x86 嵌入式计算机搭载第三代 Intel® Core-i™ 系列处理器，采用最可靠的 I/O 设计，可实现互联的最大限度，并支持双无线模块，适用于各种通信应用。这款计算机的散热设计可确保在 -40 至 70°C 温度下可靠运行（已安装专用 Moxa 无线模块）。V2403 系列支持 Moxa Proactive Monitoring，用于设备 I/O 状态监控和警报、系统温度监控和警报，以及系统电源管理。通过密切监视系统状态，可以轻松从故障中恢复系统，为您的应用提供最可靠的平台。
应用
远程终端设备 (RTU)
数据采集
M2M 通信（智能网关）
数字看板
工厂自动化
车载监控器/数据记录仪（交通）
可编程路由器
能源利用优化
预测性维护
资产管理

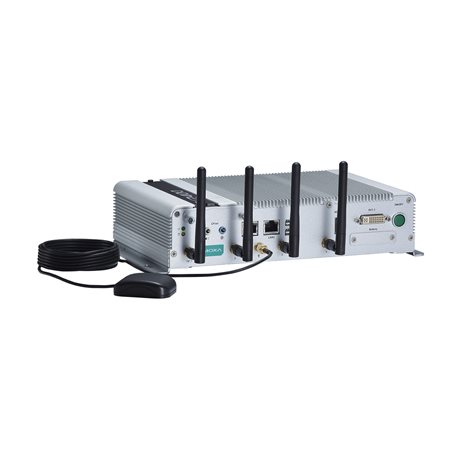

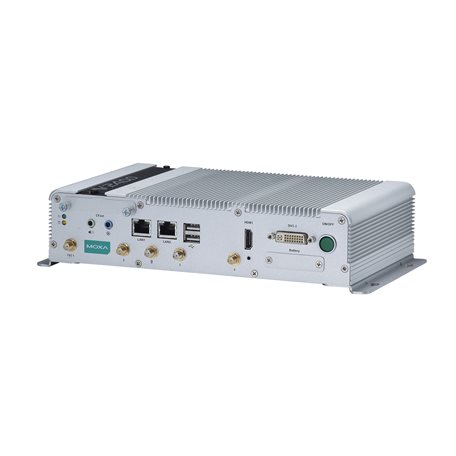

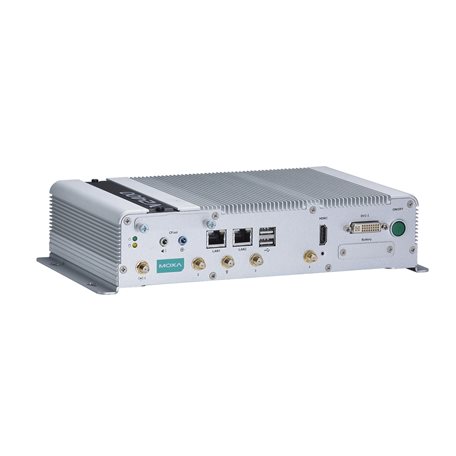

外观

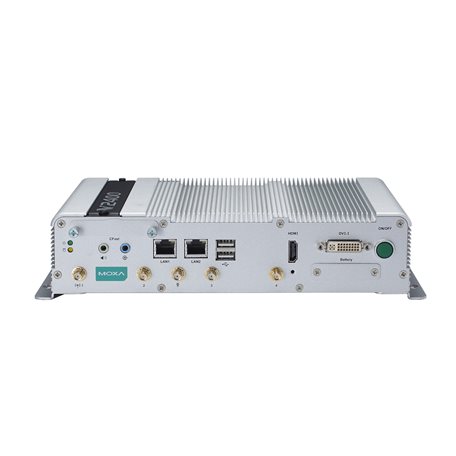

前视图

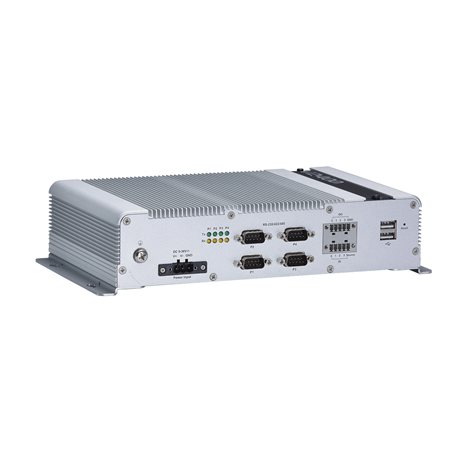

后视图
波特率
50 bps 至 921.6 kbps
流量控制
RTS/CTS，XON/XOFF，ADDC?（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232）
隔离保护
N/A
校验位
无、偶、奇、Space、Mark
数据位
5、6、7、8
停止位
1、1.5、2
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
系统
电源 x 1
存储 x 1LAN
每个端口 2 个 (10/100/1000 Mbps)
串口
每个端口 2 个（Tx，Rx）
数字输入
隔离保护
3k VDC
接头
螺丝紧固 Euroblock 端子
干接点
开：GND 短路
关：断路I/O 模式
DI
传感器类型
干接点
湿接点（NPN 或 PNP）湿接点 (DI ~ COM)
开：10 至 30 VDC
关：0 至 3 VDC
数字输出
接头
螺丝紧固 Euroblock 端子
额定电流
200 mA/通道
I/O 类型
Sink
电压
24 至 40 VDC
CPU
V2403-C2 系列：Intel? Celeron? 处理器 1047UE（2 M 缓存，1.40 GHz）
V2403-C7 系列：Intel? Core? i7-3517UE 处理器（4 M 缓存，高达 2.80 GHz）系统芯片组
Mobile Intel? HM65 Express 芯片组
图形控制器
Intel? HD Graphics
系统内存预装
默认 4 GB DDR3
系统内存插槽
SODIMM DDR3/DDR3L 插槽 x 1
支持的 OS
Linux Debian 8（Linux 内核 v4.1）
Windows Embedded Standard 7 (WS7E) 32 位
Windows Embedded Standard 7 (WS7E) 64 位存储卡槽
2.5 英寸 HDD/SSD 插槽 x 1
CFast 插槽 x 2
SATA 插槽 x 1
以太网端口
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 2
串口
RS-232/422/485 端口 x 4，软件可选（DB9 公头）
USB 2.0
USB 2.0 接口 x 4，type A 接头
音频输入/输出
线路输入 x 1，线路输出 x 1，3.5 mm 插口
数字输入
DI x 4
数字输出
DO x 4
扩展插槽
mPCIe 插槽 x 2
视频输出
DVI-I x 1，29-pin DVI-I 接头（母头）
HDMI x 1，HDMI 接头 (type A)Wi-Fi 天线接头
RP-SMA x 2
蜂窝天线接头
SMA x 2
SIM 数量
2
SIM 格式
Mini
GPS 天线接头
SMA x 1
输入电压
9 至 36 VDC
电源接头
接线端子（直流型号）
功耗（最大）
3.51 A @ 9 VDC
1.39 A @ 24 VDC
0.93 A @ 36 VDC电源功耗
34 W（最大）
外壳
铝
IP 等级
IP30
尺寸（有挂耳）
275 x 63 x 154 mm（10.83 x 2.47 x 6.06 英寸）
尺寸（无挂耳）
250 x 57 x 154 mm（9.84 x 2.23 x 6.06 英寸）
重量
2,168 g (4.82 lb)
安装
导轨式安装（可选）、壁挂式安装（标准）
工作温度
-40 至 70°C（-40 至 158°F）
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24、EN 61000-6-2/-6-4
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
IEC 61000-4-6 CS：1 V
IEC 61000-4-8 PFMF安全
EN 60950-1、UL 508、UL 60950-1
冲击
IEC 60068-2-27
振动
IEC 60068-2-64
绿色产品
RoHS、CRoHS、WEEE
时间
329,398 小时
标准
Telcordia (Bellcore)，GB
保修期限
3 年
