特点和优势
- 支持自动设备路由，简化配置
- 通过 TCP 端口或 IP 地址进行路由，实现灵活部署
- 最多可连接 32 个 Modbus TCP server
- 最多可连接 31 或 62 个 Modbus/RTU/ASCII slave
- 最多可由 32 个 Modbus TCP client 访问（每个 master 保留 32 个 Modbus 请求）
- 支持 Modbus 串口 master 至 Modbus 串口 slave 的通信
- 内置以太网级联端口，容易接线
- 10/100BaseTX (RJ45) 或 100BaseFX（单模或多模，带 SC/ST 接头）
- 提供紧急的命令请求通道，确保 QoS 控制
- 内置 Modbus 流量监控，方便故障排除
- 带 2 kV 光电隔离保护的串口（适用于“-I”型号）
- -40 至 75°C 的宽温型号可供选择
- 支持冗余双直流电源输入和 1 个继电器输出
介绍

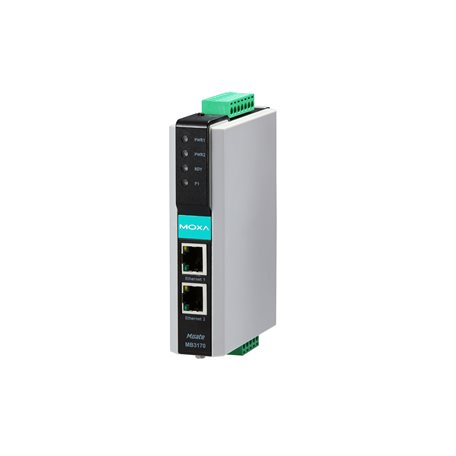

MGate MB3170 和 MB3270 分别是 1 和 2 端口 Modbus 网关，可进行 Modbus TCP、ASCII 和 RTU 协议之间的转换。网关支持串口转以太网和串口 (master) 转串口 (slave) 通信。此外，网关同时支持将串口和以太网 master 连接至串口 Modbus 设备。MGate MB3170 和 MB3270 系列网关最多可由 32 个 TCP master/client 访问，或最多可连接 32 个 TCP slave/server。可通过 IP 地址、TCP 端口号或者 ID 映射控制串口的路由。独特的优先级控制功能允许紧急命令获得即时响应。所有型号均采用坚固耐用的导轨式安装，并提供可选的内置串口光电隔离保护。
不需改变 Modbus RTU/ASCII 网络或软件，即可与 TCP Master 轻松集成

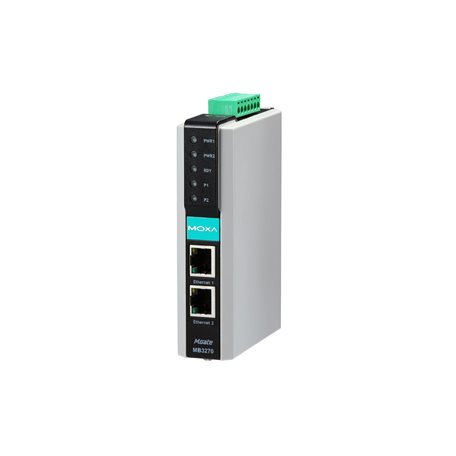

MB3270 可轻松集成 Modbus TCP 与 Modbus RTU/ASCII 网络，无需改变现有的 Modbus RTU/ASCII 架构或软件。通过串口重定向器功能，串口 master 可以通过指定映射的串口直接访问串口 slave 设备。这个功能允许串口和 TCP master 同时访问串口 slave。
用于以太网通信的光纤

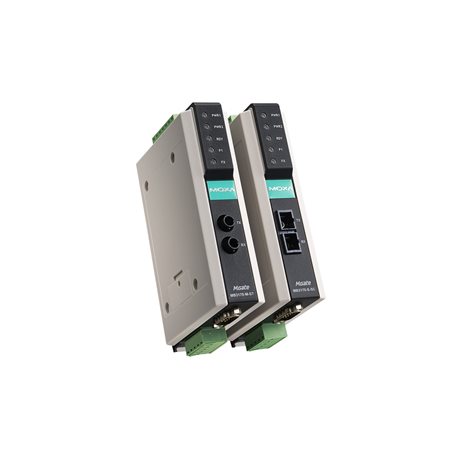

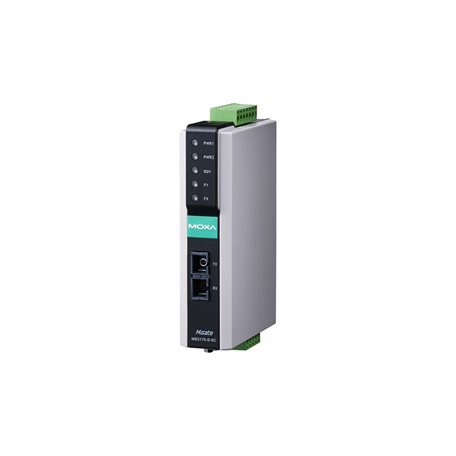

MGate MB3170 系列包括 100BaseFX 光纤型号，多模型号的传输距离最长可达 4 km，单模型号的传输距离最长可达 40 km。光纤非常适合工业应用，因为它免于电磁噪声的干扰。光纤为高压回路环境提供最佳的隔离保护，由于不会产生火花，因此光纤比铜线更安全，适用于危险环境。
自动设备路由，简化配置（专利申请中）
Moxa 的自动设备路由功能为需要配置大量 Modbus 设备的工程师解决许多问题和不便。只需一键即可设置 slave ID 路由表完成 Modbus 网关配置，并自动检测来自监控和数据采集 (SCADA) 系统的 Modbus 请求。通过消除手动创建 slave ID 路由表的需要，自动设备路由功能为工程师节省了大量时间和成本。
紧急命令的优先级控制（已获得专利）
随着 Modbus 网络规模和复杂性的增加，命令和响应之间的滞后时间成为重要议题。MB3000 系列的高级型号为紧急命令提供了优先级控制功能，允许用户强制某些命令获得即时响应。根据系统需求，可使用不同方式来定义哪些命令具有优先级。
专利号：(US/TW)
US7，743，192 B2/I332618
US7，725，635 B2/I321007
10/100BaseT(X) 端口（RJ45 接头）
2（1 个 IP，以太网级联）
自动 MDI/MDI-X 连接电磁隔离保护
1.5 kV（内置）
光纤
工业协议
Modbus TCP Client (Master)、Modbus TCP Server (Slave)
配置选项
Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console
管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、NTP Client
MIB
RFC1213、RFC1317
对时服务
NTP Client
端口数量
MGate MB3170 系列：1
MGate MB3270 系列：2接头
MGate MB3170/MB3170I：用于 RS-232 的 DB9 公头和用于 RS-422/485 的接线端子
MGate MB3270/MB3270I：2 x DB9 公头串口标准
RS-232/422/485（软件可选）
波特率
50 bps 至 921.6 kbps
数据位
7，8
校验位
无、偶、奇、Space、Mark
停止位
1，2
流量控制
DTR/DSR、RTS Toggle（仅限 RS-232）、RTS/CTS
RS-485 数据流向控制
ADDC?（数据流向自动控制）
RS-485 上拉电阻/下拉电阻
1 kΩ，150 kΩ
RS-485 终端电阻
120 Ω
隔离保护
MGate MB3170I：2 kV（I 型号）
MGate MB3170I-T：2 kV（I 型号）
MGate MB3170I-M-SC：2 kV（I 型号）
MGate MB3170I-M-SC-T：2 kV（I 型号）
MGate MB3170I-S-SC：2 kV（I 型号）
MGate MB3170I-S-SC-T：2 kV（I 型号）
MGate MB3270I：2 kV（I 型号）
MGate MB3270I-T：2 kV（I 型号）
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
工业协议
Modbus RTU/ASCII Master、Modbus RTU/ASCII Slave
触点额定电流
纯电阻性负载：1 A @ 30 VDC
输入电压
12 至 48 VDC
输入电流
MGate MB3170/MB3270：435 mA @ 12 VDC
MGate MB3170I/MB3170-S-SC/MB3170I-M-SC/MB3170I-S-SC：555 mA @ 12 VDC
MGate MB3270I/MB3170-M-SC/MB3170-M-ST：510 mA @ 12 VDC电源接头
7-pin 接线端子
外壳
塑料
IP 等级
IP30
尺寸（有挂耳）
29 x 89.2 x 124.5 mm（1.14 x 3.51 x 4.90 英寸）
尺寸（无挂耳）
29 x 89.2 x 118.5 mm（1.14 x 3.51 x 4.67 英寸）
重量
MGate MB3170 系列：360 g (0.79 lb)
MGate MB3270 系列：380 g (0.84 lb)
工作温度
MGate MB3170：0 至 60°C（32 至 140°F）
MGate MB3170-T：-40 至 75°C（-40 至 167°F）
MGate MB3170-IEX：0 至 60°C（32 至 140°F）
MGate MB3170-T-IEX：-40 至 75°C（-40 至 167°F）
MGate MB3170-M-SC：0 至 60°C（32 至 140°F）
MGate MB3170-M-SC-T：-40 至 75°C（-40 至 167°F）
MGate MB3170-M-ST：0 至 60°C（32 至 140°F）
MGate MB3170-M-ST-T：-40 至 75°C（-40 至 167°F）
MGate MB3170-S-SC：0 至 60°C（32 至 140°F）
MGate MB3170-S-SC-T：-40 至 75°C（-40 至 167°F）
MGate MB3170I：0 至 60°C（32 至 140°F）
MGate MB3170I-T：-40 至 75°C（-40 至 167°F）
MGate MB3170I-IEX：0 至 60°C（32 至 140°F）
MGate MB3170I-T-IEX：-40 至 75°C（-40 至 167°F）
MGate MB3170I-M-SC：0 至 60°C（32 至 140°F）
MGate MB3170I-M-SC-T：-40 至 75°C（-40 至 167°F）
MGate MB3170I-S-SC：0 至 60°C（32 至 140°F）
MGate MB3170I-S-SC-T：-40 至 75°C（-40 至 167°F）
MGate MB3270：0 至 60°C（32 至 140°F）
MGate MB3270-T：-40 至 75°C（-40 至 167°F）
MGate MB3270-IEX：0 至 60°C（32 至 140°F）
MGate MB3270-T-IEX：-40 至 75°C（-40 至 167°F）
MGate MB3270I：0 至 60°C（32 至 140°F）
MGate MB3270I-T：-40 至 75°C（-40 至 167°F）
MGate MB3270I-IEX：0 至 60°C（32 至 140°F）
MGate MB3270I-T-IEX：-40 至 75°C（-40 至 167°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
安全
EN 60950-1，UL 508
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP危险环境
ATEX、Class I Division 2、IECEx 如果您需要此产品的 IECEx 证书，请联系 Moxa 销售代表。
海事
DNV-GL
自由落体
IEC 60068-2-32
冲击
IEC 60068-2-27
振动
IEC 60068-2-6，IEC 60068-2-64
时间
MGate MB3170/MB3170I 系列：1,349,710 小时
MGate MB3170-M-SC/M-ST/S-SC 系列：1,175,887 小时
MGate MB3170I-M-SC 系列：768,343 小时
MGate MB3170I-S-SC 系列：763,707 小时
MGate MB3270/MB3270I 系列：1,236,384 小时标准
Telcordia SR332
保修期限
5 年
