特点和优势
- 超过 800 kbps 的高效数据吞吐量
- 串口传输速率最高可达 921.6 kbps
- ADDC® 提供 RS-485 通信数据流向自动控制
- RS-422/485 数据传输距离可达 1.2 km
- 128-byte FIFO 和芯片集成的 S/W 流量控制
- 兼容 3.3/5 V PCI 和 PCI-X
- 支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX
- MD1 低挡板设计，适合小型 PC
- -40 至 85°C 宽温型号可选
介绍

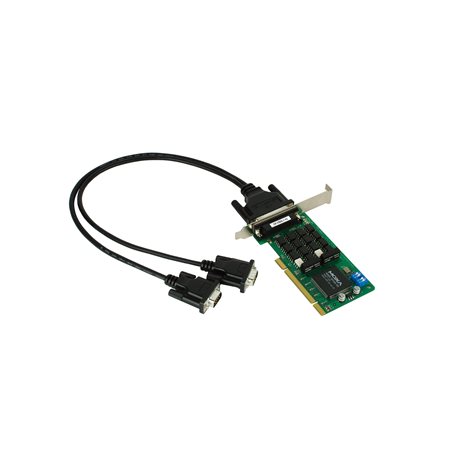

CP-132UL 和 CP-132UL-I 2 端口通用 PCI 多串口卡，专为工业自动化系统中的长距离、基于 PC 的多点数据采集应用而设计。
芯片集成的数据流向自动控制，提供精确 RS-485 通信
RS-485 通信需要精准的时间控制来启用和禁用线路驱动控制。Moxa Turbo Serial Engine™ 芯片为 CP-132UL/UL-I 串口卡提供芯片集成的 ADDC® 功能，使 RS-485 通信连接与 RS-232 一样简单。
RS-485 多点通信，1.2 km 距离内可连接多达 31 台设备
CP-132UL/UL-I 通用 PCI 卡具备 2 个 RS-422/485 串口，每个串口支持高达 921.6 kbps 传输速率。在 RS-485 模式下，串口可通过菊花链方式，在 1.2 km 通信距离内连接多达 31 台 RS-485 设备。用户可选择 CP-132UL-I 用于长距离 RS-485 通信，产品提供 2 kV 电气隔离保护，可防止设备损坏。
通信控制器
MU860（兼容 16C550C）
总线
32 位通用 PCI
接头
DB25 母头
FIFO
128 bytes
最大板载数
8
端口数量
2
串口标准
RS-422、RS-485
波特率
50 bps 至 921.6 kbps
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
无，XON/XOFF
隔离保护
CP-132UL-I 系列：2 kV
RS-422
Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
Windows 驱动程序
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux 驱动程序
Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x
UNIX 驱动程序
QNX 6、SCO OpenServer、UnixWare 7Solaris 10、FreeBSD
LED 指示灯
每个端口内置 Tx、Rx LED
输入电流
CP-132UL 系列：120 mA @ 5 VDC
CP-132UL-I 系列：490 mA @ 5 VDC
尺寸
64.4 x 120 mm（2.53 x 4.72 英寸）
工作温度
标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 85°C（-40 至 185°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
时间
1,647,832 小时
标准
Telcordia SR332
保修期限
5 年
