特点和优势
- 超过 700 kbps 的高效数据吞吐量
- 串口传输速率最高可达 921.6 kbps
- 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
- 兼容 3.3/5 V PCI 和 PCI-X
- 支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX
- 内置 LED 指示灯和管理软件，易于维护
- -40 至 85°C 宽温型号可选
介绍

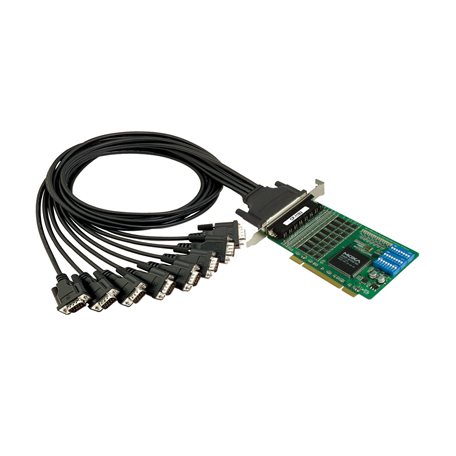

CP-118U 和 CP-138U 智能型 8 端口通用 PCI 多串口卡，专为 POS 和 ATM 应用而设计，适合工业自动化工程师和系统集成商。这两款串口卡兼容所有主流的操作系统。此外，CP-118U 的 8 个 RS-232/422/485 串口和 CP-138U 的 8 个 422/485 串口支持高达 921.6 kbps 传输速率，并提供全调制解调器控制信号，以确保与各种串口周边设备兼容。CP-118U 和 CP-138U 支持 3.3 V 和 5 V PCI 总线，适合安装在大多数 PC 服务器中。
提供 Windows、Linux 和 UNIX 驱动程序
Moxa 持续支持各种操作系统，CP-118U 和 CP-138U 串口卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驱动程序，并支持 WEPOS 等其他嵌入式应用操作系统。
通信 控制器
MU860（兼容 16C550C）
总线
32 位通用 PCI
接头
CP-118U/138U 系列：DB62 母头
CP-118U-I/138U-I 系列：DB78 母头FIFO
128 bytes
最大板载数
8
端口数量
8
串口标准
CP-118U 系列：RS-232、RS-422、RS-485
CP-138U 系列：RS-422、RS-485波特率
50 bps 至 921.6 kbps
数据位
5、6、7、8
停止位
1、1.5、2
校验位
无、偶、奇、Space、Mark
流量控制
CP-118U 系列：无，RTS/CTS、XON/XOFF
CP-138U 系列：无，XON/XOFF隔离保护
CP-118U-I/138U-I 系列：2 kV
RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422
Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND
RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w
Data+、Data-、GND
Windows 驱动程序
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux 驱动程序
Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x
UNIX 驱动程序
QNX 6、SCO OpenServer、UnixWare 7 Solaris 10、FreeBSD
LED 指示灯
每个端口内置 Tx、Rx LED
输入电流
CP-118U 系列：240 mA @ 5 VDC (RS-232)；300 mA @ 5 VDC (RS-422)
CP-138U 系列：135 mA @ 5 VDC (RS-422)
尺寸
82 x 135 mm（3.22 x 5.31 英寸）
工作温度
标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 85°C（-40 至 185°F）存储温度（含包装）
-40 至 85°C（-40 至 185°F）
相对湿度
5 至 95%（非冷凝）
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m国际认证
CP-138U：KC
时间
CP-118U 系列：1,073,385 小时
CP-138U 系列：1,147,210 小时标准
Telcordia SR332
保修期限
5 年
